一、升降機簡介
施工升降機是現代高層施工中必不可少的重要運輸設備。特別是在高層、超高層建筑施工中擔任了極其重要的任務，對于保證施工工期與安全，降低施工成本，減輕勞動強度起著不可替代的作用。升降機按其構造不同分為單籠式升降機（適用于輸送量較小的建筑物）和雙籠式升降機（適合輸送量較大的建筑物）。升降機一般有鋼結構、傳動系統、電氣設備以及安全控制系統組成。

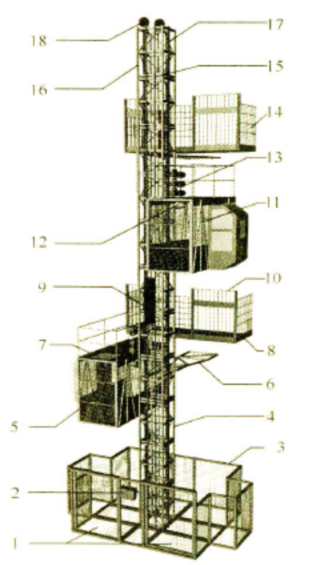

圖1 施工升降機結構
1—地面防護圍欄門；2—開關箱；3—地面防護欄；4—導軌架標準節；5—吊籠門；6—附墻架；7—緊急逃離門；8—層站；9—對重；10—層門；11—吊籠；12—防墜安全器；13—傳動系統；14—層站欄桿；15—對重導軌；16—導軌；17—齒條；18—天輪
傳統的工頻升降機控制方案有如下缺陷：
1.采用接觸器控制，運行速度單一，一般速度為30~50m/min，運行速度低，影響施工速度和施工企業效益，對高層建筑此問題表現突出。但如果單純提高速度會(huì )造成加速度過大，結構和機構所受沖擊過大而加快齒輪齒條及制動盤的磨損，降低運行可靠性和增加維護成本。
2.啟動沖擊大，對結構和機構損壞較嚴重。
3.普通施工升降機采用機械抱閘強制制動，升降機從高速突然降到零速，由于慣性作用，強制抱閘對結構和機構沖擊大，載人舒適度差，載貨料沖擊大。
4.一般采用直接啟動或者星三角降壓?jiǎn)?dòng)，啟動電流大，對電網沖擊大，影響其他設備的正常運行。
5.負載變化造成停位不準確，對司機經驗要求較高。
6.普通升降機減速到平層時無爬行過程，有運行速度直接向零速減速，升降機的平層是靠司機目測手動控制實現，效率低，經常要上、下點動幾次才能準備平層。
變頻升降機的優勢：
1.效率高，最高運行速度可達到傳統升降機的兩倍。
2.無極調速有效解決結構和機構的沖擊，延長齒輪、齒條、滾輪等機械結構的使用壽命。
3.變頻器的軟啟動功能，降低了電機啟動時對電網的沖擊電流，緩解了用電設備間的相互影響。
4.可選擇的加減速曲線，保證人乘坐的舒適感和減少載貨時的沖擊；可調節加減速時間和運行頻率，確保升降機的準確平層，降低對司機的要求。
5.省電節能。軟啟動停止和提高運行效率，消除制動沖擊，也大大節省了升降機的能效。
6.采用變頻器減少了升降機的設備維護成本，為企業帶來了經濟效益。
變頻調速選型方案
二、現場機器及工藝介紹
施工升降機從傳動方式分為齒輪式和繩吊式，從結構分為單梁升降和雙梁升降機，從電氣控制方式分為一拖二（兩臺電機驅動，一臺變頻器控制）和一拖三等方式。我們調試的升降機是齒輪式單籠一拖二式升降機，型號為SC200。
SC200參數：
工藝要求：
1.啟動平滑，安全舒適。要求在施工升降機的4個運行階段啟動平滑，安全舒適；
2. 一檔速度為20m/Min（20HZ）,二檔運行速度為42m/Min（50HZ）；
3.不能產生任何溜鉤等不安全因數；
4.盡量少有報警故障等現象；
5.能夠節能運行。
三、調試方法和調試情況
1.調試方案：
采用V560-4T0300一拖二的控制方式。（即V560-4T0300 采用V/F控制同時驅動2臺12KW的電機），系統外置電磁制動器，由變頻器控制制動器的松閘和抱閘信號。
2.系統配置：
3.調試接線圖：
4調試步驟：
（1）根據電氣原理圖的要求接好主電路、控制回路線路
（2）在檢查接線正確完成后，設置基本運行參數，例如端子啟動、根據系統現場要求的啟動頻率，運行頻率。
（3）設置松閘和抱閘頻率。設置原則是從高往低設置（一般是從8HZ以下），設置頻率需要平衡三個要素，第一個是松閘不溜鉤（即頻率不能設置太?。?；第二松閘或者抱閘瞬間電流不易太大（沖擊電流穩定在1.5倍的額定電流以?xún)龋?，這需要松閘抱閘頻率不易太大；第三個需要考慮啟動和抱閘的舒適性，這個要求抱閘或者松閘的頻率不宜過大。綜合這三個因數來匹配參數。
（4）在優化好松閘和抱閘頻率后，然后優化正常運行時的電流穩定參數（例如自動穩壓功能）和平衡下降過程中過壓報警和制動電阻發熱情況。

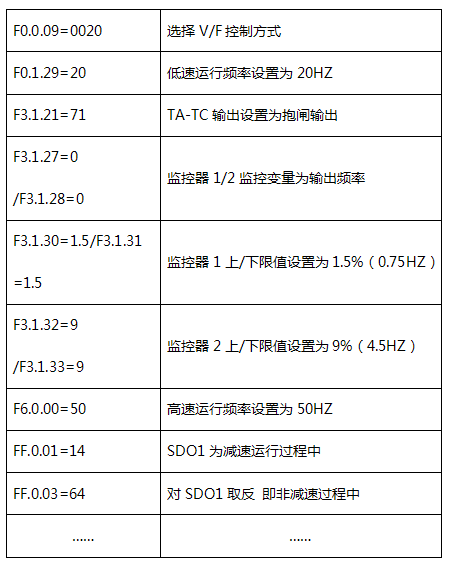

5.調試參數：

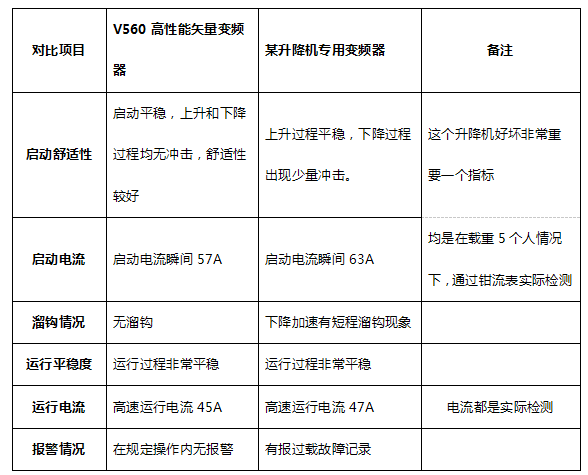

6．調試情況
這是與某品牌專業變頻器的對比情況
四、總結
從現場對比情況來看，V560系列變頻器在升降機的啟動平穩性、節能性以及安全運行方面都是具有一定優勢的。目前在全國各地使用幾十百余臺，反應使用效果都常好，得到客戶的一致認可。
